Disgrifiad Cynnyrch
EinSystem fonitro ar-lein gollyngiadau nwy SF6yn casglu SF6, ocsigen, tymheredd, a lleithder o drosglwyddyddion dosbarthedig. Mae'r rheolydd yn arddangos amodau ystafell ac yn cychwyn larymau neu awyru yn unol â throthwyau wedi'u ffurfweddu.
Egwyddor Dechnegol
Mae synwyryddion nwy ac ocsigen wedi'u dosbarthu yn samplu awyrgylch ystafell GIS yn barhaus. Mae'r rheolydd yn gwneud iawn am y signalau mesuredig, yn eu cymharu â throthwyon larwm, ac yn cychwyn allbynnau clywadwy, gweledol, awyru a chyfathrebu pan ganfyddir cronni SF6 neu ddiffyg ocsigen.
Nodweddion Cynnyrch
Mae system monitro gollyngiadau nwy SF6 ar-lein yn cyfuno-rhybudd diogelwch nwy â{-rheolaeth awyru ystafell. Mae trosglwyddyddion wedi'u dosbarthu yn cwmpasu sawl pwynt mesur ystafell GIS. Mae anogwyr llais isgoch yn rhoi rhybudd mynediad ar unwaith i bersonél. Mae awyru wedi'i drefnu a rheolaeth trothwy yn cefnogi gweithrediad heb oruchwyliaeth.
Amodau Gweithredu
Gosodwch y cynnyrch mewn lleoliad glân, wedi'i awyru heb nwy cyrydol, llwch dargludol, dŵr yn mynd i mewn, dirgryniad difrifol, neu effaith gref. Darparu sylfaen amddiffynnol ddibynadwy, cynnal y cliriadau trydanol gofynnol, a defnyddio'r cyflenwad pŵer ategol graddedig. Cadarnhau tymheredd amgylchynol, lleithder, uchder, amddiffyn amgaead, llwybr cebl, ac amodau cyfathrebu cyn cynhyrchu a gosod.
Paramedrau Cynnyrch
|
Paramedr |
Manylion |
|
Trothwy larwm SF6 |
>1000 ppm |
|
Trothwy larwm ocsigen |
<18.0% |
|
Arddangosfa rheolydd |
Sgrin gyffwrdd 10 modfedd |
|
Cyfnodau ffan wedi'u trefnu |
8 |
|
Pellter llais isgoch |
8-12 m |
|
Trosglwyddydd ystod SF6 |
0-3000 ppm |
|
Ystod ocsigen trosglwyddydd |
0-25% |
|

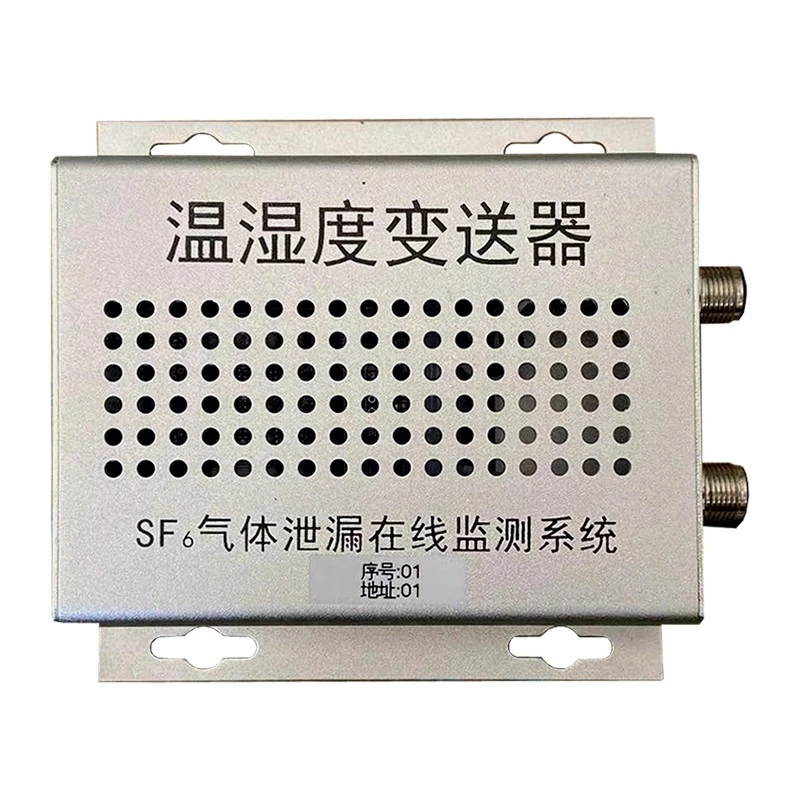

Tymheredd / lleithder trosglwyddydd |
-40 gradd i +120 gradd / 0-100% RH |
|
Cywirdeb y trosglwyddydd |
Tymheredd ±0.5 gradd; lleithder ±3% RH; ocsigen<0.5% |
|
Cyfathrebu / pŵer |
RS485 Modbus RTU ar 9600 did yr eiliad; 24 VDC ±20%;<3 W |
Manteision Cynnyrch
- Mae'rSystem fonitro ar-lein gollyngiadau nwy SF6yn cyfuno-rhybudd diogelwch nwy â-rheolaeth awyru ystafell.
- Mae trosglwyddyddion wedi'u dosbarthu yn cwmpasu sawl pwynt mesur ystafell GIS.
- Mae anogwyr llais isgoch yn rhoi rhybudd mynediad ar unwaith i bersonél.
- Mae awyru wedi'i drefnu a rheolaeth trothwy yn cefnogi gweithrediad heb oruchwyliaeth.
Prif Gymwysiadau
Mae'rSystem fonitro ar-lein gollyngiadau nwy SF6yn cael ei ddefnyddio ar gyfer ystafelloedd GIS, ystafelloedd switshis SF6, isloriau cebl, a gofodau foltedd uchel caeedig.
Fe'i defnyddir lle gall SF6 a ollyngwyd gasglu yn agos at lefel y llawr a dadleoli ocsigen.
Mae'r system yn cynnal is-orsafoedd, gweithfeydd diwydiannol, a chyfleusterau pŵer rheilffyrdd.
Cydrannau
|
Rhan |
Swyddogaeth |
|

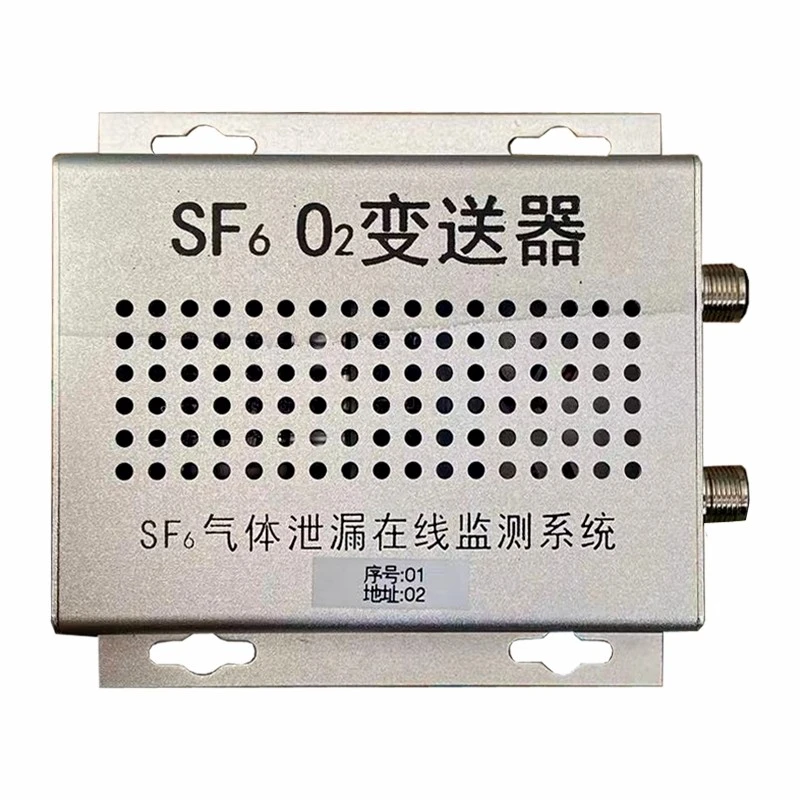

Trosglwyddyddion nwy |
Mesur SF6, ocsigen, tymheredd, a lleithder. |
|

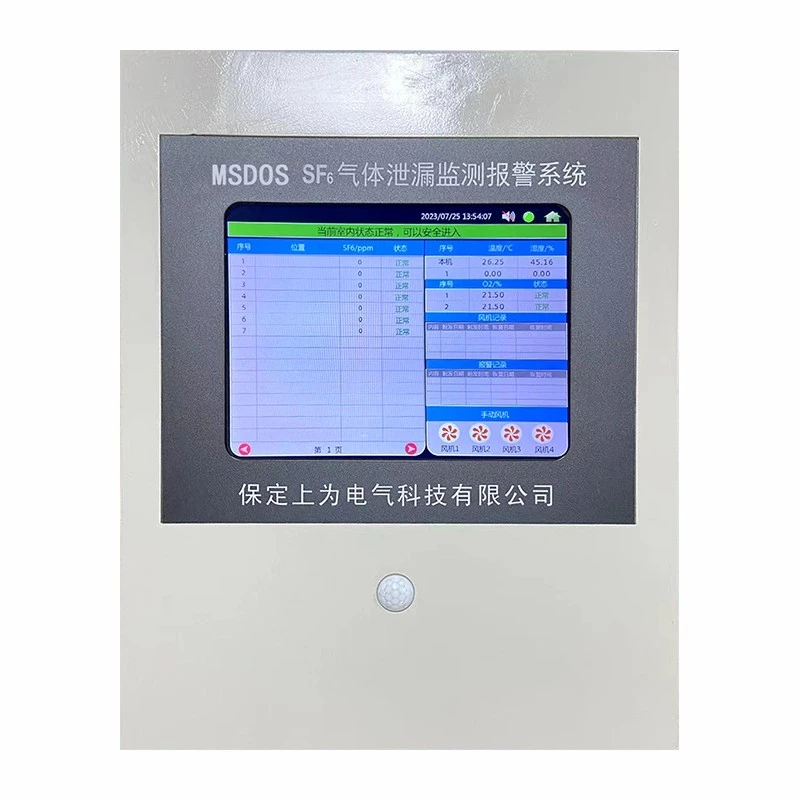

Cyffyrddwch-rheolwr sgrin |
Yn arddangos gwerthoedd ac yn rheoli larymau ac awyru. |
|
Dyfeisiau llais a larwm |
Rhybuddiwch y personél cyn neu yn ystod mynediad i'r ystafell. |
|
Rhyngwyneb rheoli ffan |
Yn dechrau system awyru wedi'i hamserlennu neu drothwy-. |
FAQ
C: Pa wybodaeth sydd ei hangen ar gyfer dewis model?
A: Darparu dimensiynau ystafell, cynllun GIS, pwyntiau trosglwyddydd, cylchedau ffan, rhyngwynebau larwm, a llwybrau mynediad.
C: Beth ddylid ei wirio cyn gosod?
A: Gosod synwyryddion ar bwyntiau lefel isel cynrychioliadol a gwirio llif aer, llwybr cebl, a mynediad rheolydd.
C: Sut y gellir integreiddio'r ddyfais neu'r system?
A: Mae RS485 Modbus RTU yn cysylltu trosglwyddyddion i'r rheolydd a'r rhyngwyneb gorsaf a ddewiswyd.
C: Pa opsiynau y dylid eu cadarnhau cyn cynhyrchu?
A: Cadarnhau cyfrif synhwyrydd, unedau llais, lleoliad arddangos, allbynnau ffan, dyfeisiau larwm, a phorth cyfathrebu.
